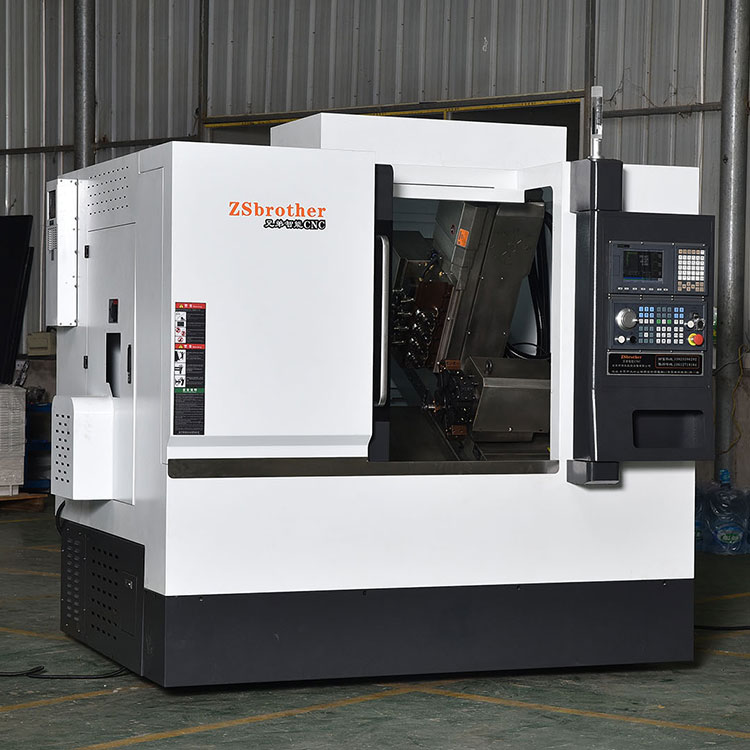

車銑復合機ZS6146Y數控車床廠家批發價格

商品類型：車銑復合機

發布時間：2020-10-05 10:23

產品摘要：八工位(側向四工位+端向四工位)靜音強力型動力頭，可在端面或側面進行鉆、銑、攻、雕等復雜加工，即可運行五軸聯動的復雜加工程式，Y軸軌道采用線性導軌結構，電機與絲杠經直

在線訂購

咨詢熱線：13649862382

保修1年，終身免人工費

數控車銑復合機6146Y
床身最大回轉直徑	Φ500mm
最大加工盤件直徑	Φ320mm
最大加工工件長度	300mm
最大棒材通孔直徑	Φ45mm
主軸電機功率	5.5/7.5Kw
主軸最高轉速	4500rpm
X軸伺服電機功率	1.3Kw-2.0Kw
Z軸伺服電機功率	1.3Kw-2.0Kw
Y軸伺服電機功率	0.7Kw-1.3Kw
A軸伺服電機功率	1.5Kw-2.0Kw
B軸伺服電機功率	0.75/1.5/2.0Kw
動力刀具規格	ER16/25
X軸最大行程	900mm
Y軸最大行程	220mm
Z軸最大行程	300mm
X/Z快速移動	30m/min
Y快速移動	16m/min
主軸鼻端型式	A2-5
主軸通孔直徑	Φ56mm
主軸最高轉速	6000rpm
推薦使用伺服電機	3.7～5.5kw
卡盤及回轉油缸規格	6寸
主軸中心到地面距離	950mm
主軸中心到前門距離	400mm
X、Z軸重覆精度	±0.005mm
X、Z軸定位精度	±0.003mm
床身結構形式	35度整體斜床
X軸線軌規格	30mm
Z軸線軌規格	30mm
X軸絲桿直徑/螺距	Φ32mm/10mm
Z軸絲桿直徑/螺距	Φ32mm/10mm
刀柄規格	□16mm/20mm
鏜刀桿規格	Φ20mm
長×寬×高(含板金）	220016001800
光機重量	3000kg

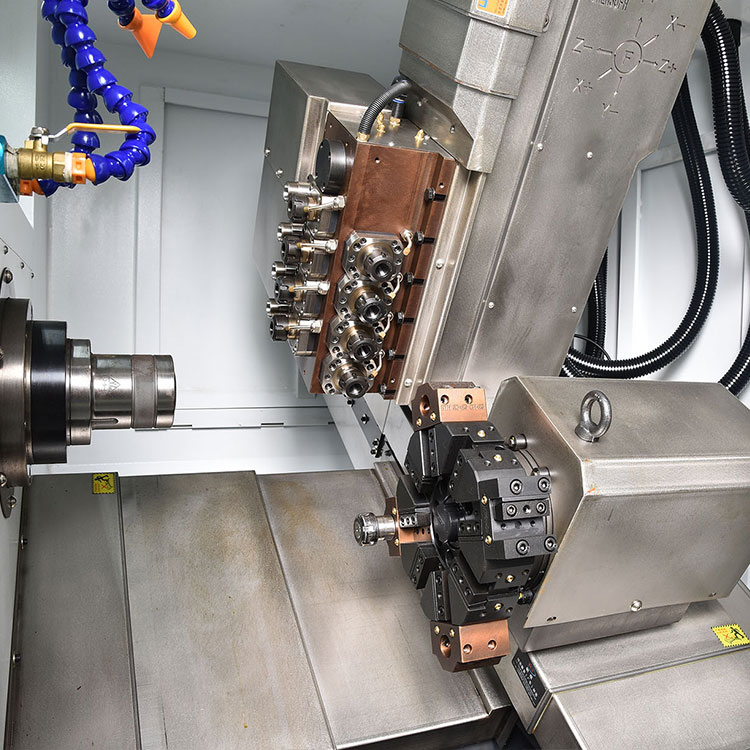

★八工位(側向四工位+端向四工位)靜音強力型動力頭，可在端面或側面進行鉆、銑、攻、雕等復雜加工，即可運行五軸聯動的復雜加工程式，Y軸軌道采用線性導軌結構，電機與絲杠經直連組合，其精度高，換刀速度快。

★動力頭組件采用進口精密研磨齒輪耦合轉動，其內部齒輪采用全封閉式潤滑系統。

★動力頭采用伺服電機獨立1 : 1驅動，扭矩強，剛性好。

★動力頭采用ER- 20A型精密簡夾頭,夾持柄直徑最大可達13mm通用性強。

★主控制系統采用臺灣新貸1TB系列，最高可達六軸聯動加工。

★主軸采用雙閉環控制，分度精度可達6角秒，主軸末端增加液壓碟剎裝置，爭搶在動力頭加工時的穩定性。

★采用臺灣原裝液壓或伺服8工位刀塔，換刀速度快，壽命長，精度高。
